【机情无限 精彩毕设】机械2026届毕业设计（论文）中期检查优秀案例分享第八期——eVTOL车用螺旋桨气动噪声仿真分析

学生姓名：吴戈

班      级：车辆2022-04班

指导教师：丁伟

毕设题目：eVTOL车用螺旋桨气动噪声仿真分析

一、概况

1.选题意义

随着低空出行技术的发展，eVTOL在城市交通和应急运输等领域具有广阔应用前景，但其螺旋桨噪声对乘坐舒适性和周围环境都会产生显著影响，关系到适航认证与公众接受度等问题。

本课题旨在针对eVTOL车用螺旋桨的噪声问题，开展基于CFD（计算流体力学）仿真的气动噪声分析，从而为eVTOL螺旋桨构型设计提供噪声仿真评估方法，降低实物试错成本，并进一步给出针对低噪声设计、声伪装等方向的改进建议，助力绿色可持续的低空经济发展，提升公众对新技术的接纳度。

2.任务分解

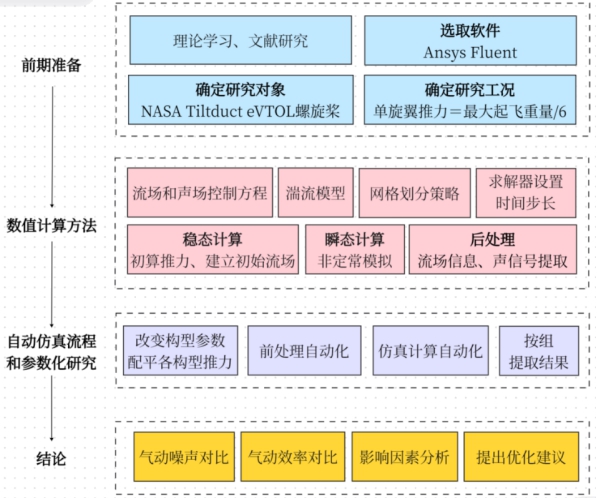

图1 论文技术路线图

本课题的工作任务包括：

1. 开展eVTOL螺旋桨结构形式与气动噪声分析方法的文献调研，掌握螺旋桨气动噪声的基本原理及数值分析思路。

2. 获取典型车用螺旋桨的三维几何模型，完成流场域的划分与边界条件设定。

3. 使用CFD进行非定常流场计算，结合声学后处理技术（FW-H声类比法、近场声压数据分析）开展噪声分布特性分析

4. 针对不同转速、叶片数等工况参数，分析噪声变化规律并提出减噪设计建议。实现螺旋桨气动噪声仿真的基本流程，开展流场与声场耦合分析。

5. 获得典型螺旋桨的噪声分布特征，理解非定常气动现象与噪声特性的关联，并进行定性分析。

6. 形成完整的建模、仿真与分析报告，并提出可行的噪声优化思路，为eVTOL低噪声设计、声伪装等改进方向提供技术参考。

二、已完成工作

1. eVTOL螺旋桨构型和工况的确定

涵道螺旋桨具有结构紧凑、悬停气动效率高、物理安全性好的优势，涵道壁面对声辐射具有屏蔽效应，能改变声辐射在空间中的传播特性。

本次工作选定NASA Tiltduct（倾转涵道）概念eVTOL的涵道螺旋桨构型作为基准。选取最大起飞重量下的悬停状态作为基准分析工况。全机配置6个涵道螺旋桨，单螺旋桨的目标推力设定为整机重量的六分之一，为5256 N。

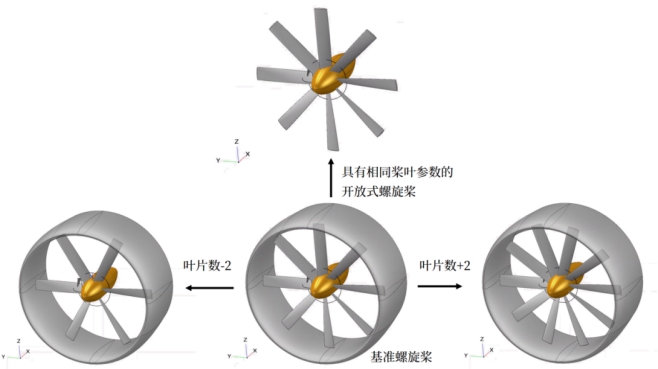

图2 基准螺旋桨构型及其衍生构型

为了分析不同螺旋桨构型对气动特性与声学的具体影响，本次工作在使用八叶涵道螺旋桨构型之外，基于该基准构型的参数化模型，衍生出了一组对比构型，包括增减叶片数量的六叶与十叶涵道构型，和去除了涵道的开放式八叶构型。各个螺旋桨构型的气动效率存在差异，为控制变量，需要先通过改变转速将所有构型配平至相同的5256 N目标推力。

表 1 各构型配平后的转速

配平过程采用迭代法，首先使用叶素动量理论（BEMT）给出初始转速预估值，在该转速下执行400步CFD稳态计算以获取稳定推力值，依据螺旋桨气动理论中推力与转速平方成正比（T∝ω2）的规律，计算并修正下一次迭代的转速。经过三次迭代计算，各构型的推力均接近目标值，误差小于5%.

2. 声学数值计算方法的选取

常规开放式螺旋桨的噪声计算通常采用不可渗透面（固体表面）FW-H积分法，直接提取桨叶表面的压力波动。但这套方法不适用涵道构型，因为涵道壁面对声波传播路径会产生反射与衍射，影响声传播路径。若不在传播路径上填充流体介质，便无法解析涵道的屏蔽效应。

本次工作改用包络声源区域的可渗透面法。在可渗透面内部填充细密网格，利用CFD流场直接解析声波从桨叶向外传播的过程，随后采集约8.4万个可渗透面面元上的瞬态压力波动数据，以绘制近场声压级云图与指向性分布图。

3. 流场网格划分和CFD计算

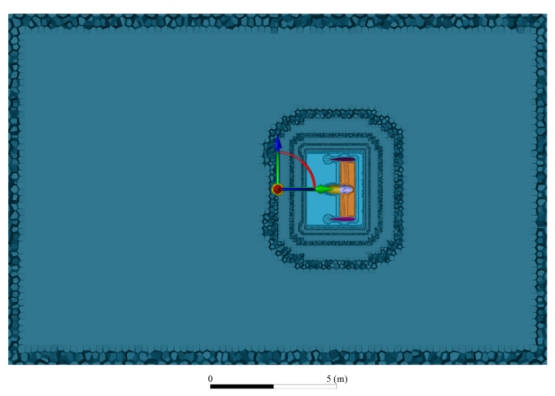

图 3 流场网格划分

本次工作采用分层次的网格划分策略，以在物理解析精度与计算成本之间取得平衡。流场的空间填充选择了多面体-六面体核心（Poly-hexcore）网格，在壁面采用多面体网格来准确贴合几何形状，同时，在远离壁面的流体区使用纯六面体网格进行填充。相比起纯四面体网格，Poly-hexcore网格填充同等体积的流场所用的网格数量更少，空间利用率更高。

在远离发声区域的外围远场，空间网格最大尺寸放宽至0.2米，以减少网格总量。当空间向内过渡到涵道内部的流体域时，网格基础尺寸缩小至40毫米，在桨叶壁面处加密为10毫米，叶尖处加密为5毫米，以准确解析桨叶和叶尖间隙的复杂流场。划分后，流场网格数量约1150万。

求解器设置为尺度自适应模拟（SAS）湍流模型，以解析螺旋桨非定常流场中的复杂涡流和湍流现象，旋转域采用滑移网格法。计算时，从配平推力建立的稳态算例转为瞬态计算，设定时间步长为0.2ms，首先进行500步的瞬态预热计算，随后进行1000步的声学采集，声学信号总时长为0.2s。

4. 各构型的噪声结果提取和初步分析结论

在提取所有构型的可渗透面上1000个时间步的流场数据后，对各构型的声压分布与物理流场特征进行了横向对比。

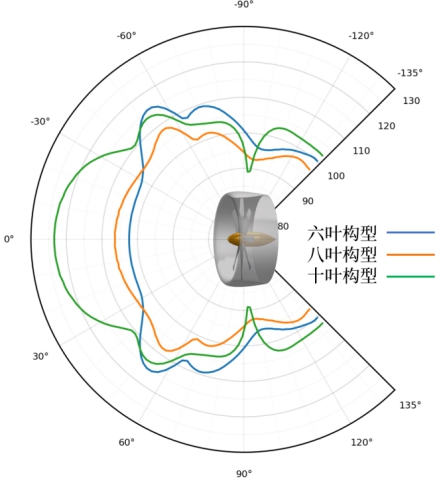

图 4 涵道构型的OASPL指向性分布对比

分析结果发现，六叶构型由于叶片数量少，单叶载荷偏高，加之配平推力所需的转速偏高，导致声压级整体高于八叶构型。

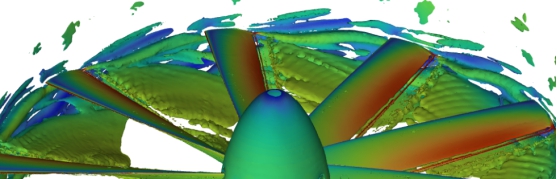

图 5 十叶涵道构型叶片和叶尖区域的Q准则等值面

十叶构型在正轴向产生了高达123.4 dBA的声辐射。结合Q准则等值面图分析，十叶构型的桨叶间距过小，叶尖产生的涡流未充分耗散，就被后序叶片击中，这种桨涡干涉现象（BVI）激发出强烈的声辐射。

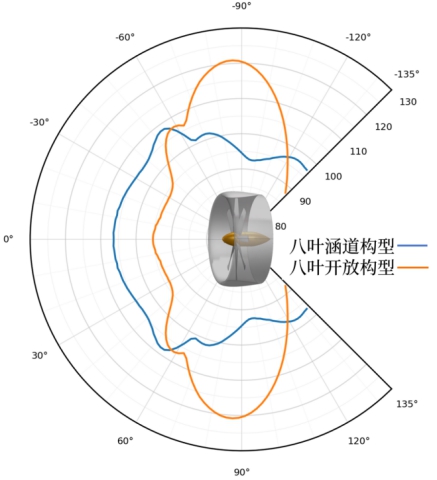

图 6 两种八叶构型的OASPL指向性分布对比

针对同为八个叶片的涵道与开放式构型进行声辐射特征对比，开放式构型的总声压峰值出现在接近正侧面（87°），高达120.9 dBA。与之相对，八叶涵道构型在正侧面（90°）的声压级仅为94.9 dBA。

但在轴向（0°）方向，涵道构型（106.3 dBA）的噪声比开放式构型（95.2 dBA）高出11.1 dB。声压级分布表明，涵道结构改变了螺旋桨原本的声压指向性，使得侧向总声压级更低，但通过唇口散射作用将部分被截止的声能重新分配到了轴向。

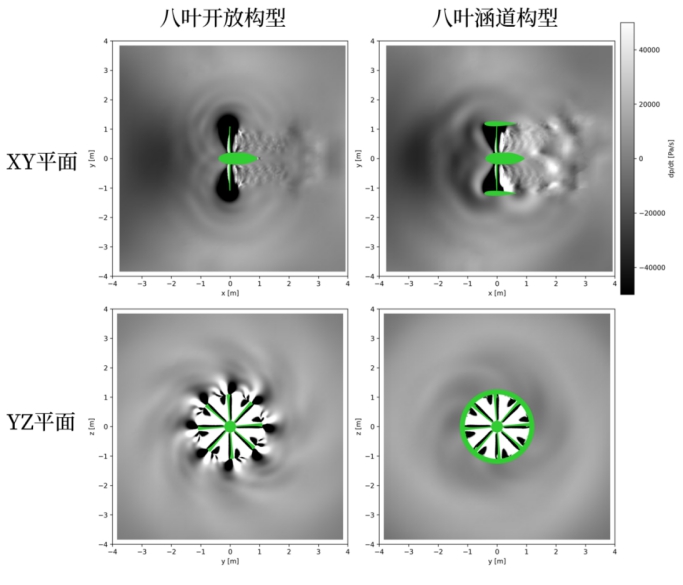

图 7 两种八叶构型的压力时间导数云图对比

三、下一步工作计划

1.进一步解释各参数对气动效率及噪声特性的影响规律。

2.结合相关eVTOL螺旋桨气动声学研究，解释不同声学数值计算方法中的数值特性差异带来的影响。

3.给出减噪优化设计、声伪装设计的建议。

4.汇总所有仿真数据，完成学位论文初稿的撰写并提交修改。

问题一：对螺旋桨建模时，涵道和桨叶的翼型和扭转角等参数是如何确定的？

回答：已经参照了NASA的Tiltduct概念设计的OpenVSP公开模型当中的相关参数。

问题二：如果后续要进行优化设计或者提出优化建议，会怎么去考虑螺旋桨翼型、涵道几何构型中的细分参数的影响？

回答：首先会进一步挖掘NASA的原始Tiltduct概念设计相关文献，分析当中有关翼型参数选择，和气动效率和噪声估算部分中对构型参数的考量。其次会结合当前工作中的已发现的参数影响，如NASA原始设计中的叶尖间隙偏大，对气动效率有一定影响。另外，也会进一步拓展阅读涵道气动效率和气动噪声分析的相关文献。
