一、概况

1.选题意义

  （一）铁路货运作为国民经济的大动脉，其运输能力与效率直接影响国家物流成本与能源消耗。敞车作为铁路货物运输的主力车型，具有通用性强、装卸方便等特点，在煤炭、矿石等货物运输中占据重要地位。随着我国重载铁路技术的不断发展，提高轴重已成为提升运能的关键途径之一。30t轴重作为当前国际重载铁路的发展方向，对车体结构的承载能力、轻量化与可靠性提出了更高要求。

  （二）本选题以30t轴重重载敞车车体为研究对象，旨在通过系统的方案设计与强度校核，完成一款符合现代重载运输需求的车体结构。本设计将完成车辆结构设计、有限元分析、工程制图等方面的任务，提升自己解决复杂工程问题的实践能力，对推动我国重载铁路装备技术发展具有一定的参考

2.任务分解

  （一）文献调研与标准整理：系统调研国内外重载敞车发展现状，查阅相关的国内外文献，选定近5年的一篇外文文献完成不少于8000字符的外文文献翻译,精读TB/T 3549-2019《铁道车辆强度设计及试验规范》、AAR M-1001-2007《货车设计制造规范》等相关规范。为后续的实际和强度校核提供标准和参考。

  （二）车体总体方案设计：确定车体主要结构形式、尺寸参数、材料选用等，完成总体布局设计。

  （三）关键部件结构设计：完成底架、侧墙、端墙、撑杆等关键部件的详细结构设计。

  （四）整体模型建立：根据已完成的设计结构和相关参数，利用SolidWorks软件完成各部分零件的建模和整体模型的装配。

  （五）工程图绘制：使用CAD软件完成车体总图及关键部件图，输出A0图纸2张。

  （六）有限元建模：基于HyperMesh软件建立车体结构的有限元模型，进行网格划分与质量优化。

  （七）工况分析：根据运输货物的种类，货车运行情况，再结合车体的整体构造，分析敞车实际的受力情况。

  （八）静强度分析：依据工况分析结果规范施加典型工况载荷（如垂向、纵向、扭转等），在ANSYS中进行静强度计算，评估应力与变形。

  （九）结构优化建议：针对分析中出现的应力集中或刚度不足区域，提出结构改进方案。

  （十）再次分析计算：根据原有流程，对改进后的方案再次进行分析校核，直到结果最优。

  （十一）毕业设计撰写与整理：系统整理设计过程、分析结果与结论，撰写毕业设计论文，完成答辩准备。

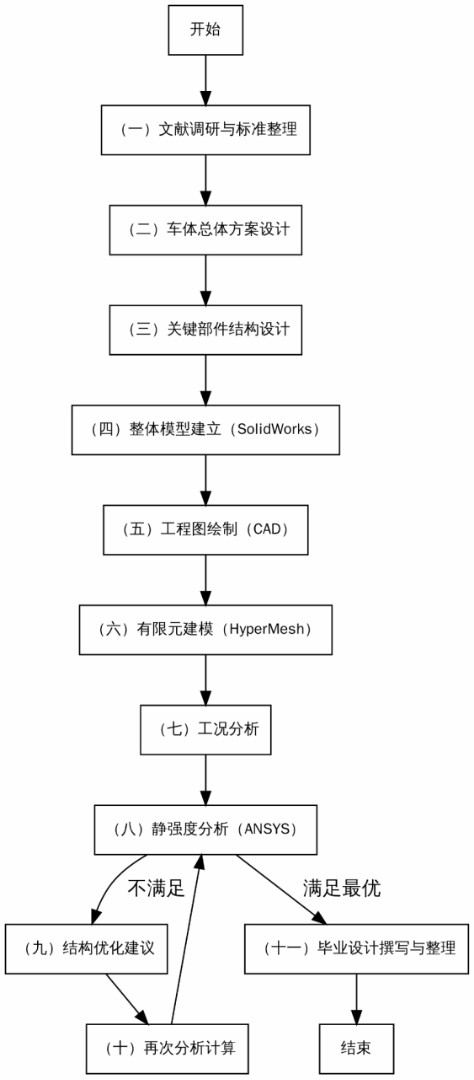

图1 子任务流程图

二、已完成工作

1. 完成相关文献的查找和学习，以及相关外文文献的翻译

图2 外文翻译

  2.完成了车体模型设计与建模，通过阅读文献和对已有车型的参考，选定各个部分结构的形状，布局及参数，车体中主要结构包括底架中的中梁，横梁，枕梁，浴盆结构，地板，侧墙中的上侧梁，侧板，侧柱，侧横带，下侧门，端墙中的上端梁，角柱，端板，端横梁，以及两种类型的撑杆。

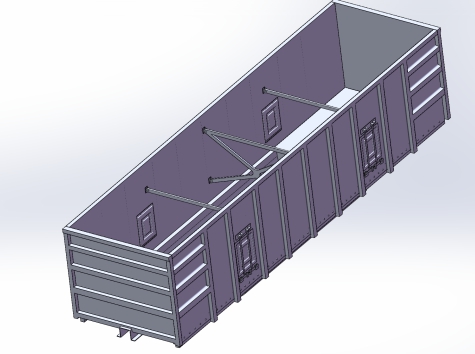

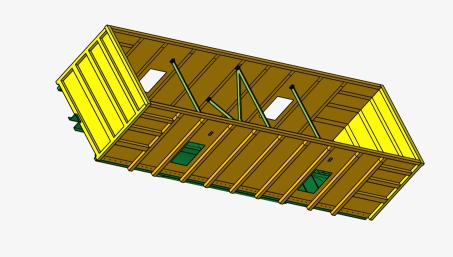

图3 车体整体模型

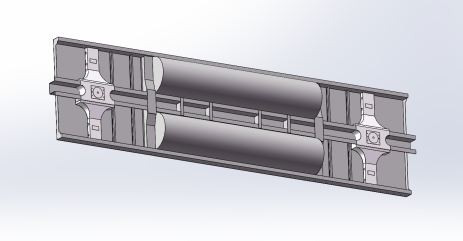

图4 车体底架模型

  3.完成了车体材料的选择，侧墙和端墙的侧板以及底架地板采用T4003不锈钢，其他主要承载部分采用S450耐腐蚀钢，根据材料的选择，完成参数的计算，其中车体轴重为30t,自重为24t,载重为96t,自重系数为0.25，与已有的车型自重系数相当。

  4.在Hypermesh中已经完成了对车体模型的清理和全部的网格划分，以及模型连接的设置。

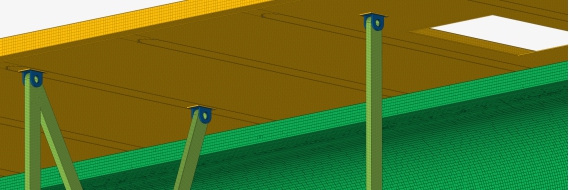

图5 车体有限元模型图例1

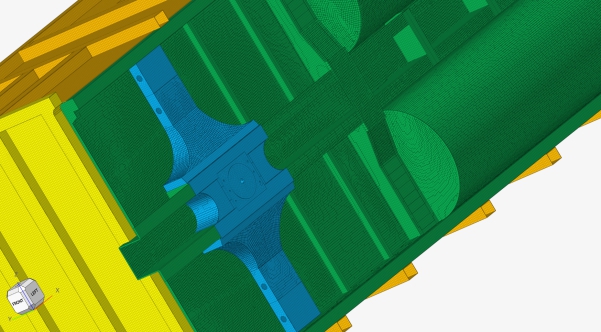

图6 车体有限元模型图例2

图7 车体有限元模型图例3

三、下一步工作计划

  1.根据TB/T 3549-2019《铁道车辆强度设计及试验鉴定规范》完成工况的计算。

  2.对有限元模型施加约束和载荷，导入Ansys求解，完成强度分析。

  3.精细车体模型和有限元模型，输出A0工程图，并再次完成强度校核。

  4.完成论文的撰写

问题一：车体的自重系数是否符合要求？

回答：符合要求，所设计的车体自重系数为0.25，与国内已有敞车车型C80和C96的自重系数相当。

问题二：Hypermesh中的有限元模型使用的梁单元还是壳单元？

回答：壳单元，通过几何特征清理，刨中面，赋厚度的形式建立的。

通过本次 “30T 轴重重载敞车车体方案设计与强度校核” 毕业设计，我系统完成了从文献调研、方案设计、三维建模、有限元分析到工程制图的全流程实践，不仅巩固了专业知识，更提升了工程实践与解决复杂问题的能力，收获颇丰。

在理论学习层面，我深入研读了TB/T 3550-2019与AAR M-1001-2007等行业规范，系统掌握了重载货车车体设计标准与强度校核要求，对 30T 轴重重载技术的发展趋势、结构承载特点、材料选用原则有了更深刻的理解。外文文献翻译与大量文献研读，拓宽了我的学术视野，提升了专业外文阅读与信息提炼能力。

在实践技能层面，我熟练运用SolidWorks完成车体三维建模与装配，使用HyperMesh进行有限元模型构建、网格划分与模型处理，实现了多软件协同工作。从底架、侧墙、端墙等关键部件设计，到工况分析、载荷施加、结果评估与结构优化，每一步都让我真切体会到工程设计的严谨性，任何细节偏差都可能影响结构安全性与可靠性。

面对建模优化、网格质量控制、强度结果不达标等问题时，我学会了独立分析原因、查阅资料、调整方案并反复校核，逐步养成了规范、细致、耐心的工程素养。中期检查中，针对自重系数、单元类型等问题的答疑，也让我意识到理论结合实际的重要性，倒逼自己把设计原理、参数选取、模型建立逻辑理解透彻。

此次毕业设计不仅是对大学四年专业知识的综合应用，更是一次完整的工程训练。它让我明白，优秀的工程设计既要满足性能要求，也要兼顾轻量化、经济性与规范性。未来我将把本次所学运用到后续学习与工作中，保持严谨求实的态度，不断提升专业能力，努力成为符合行业需求的工程技术人才。
