【机情无限 精彩毕设】机械2026届毕业设计（论文）中期检查优秀案例分享第三十一期——铁路运煤敞车顶盖开闭机构设计与气动性能分析

学生姓名：宋昱

班       级：车辆2022-01班

指导教师：牛纪强

毕设题目：铁路运煤敞车顶盖开闭机构设计与气动性能分析

一、概况

1.选题意义

随着我国铁路运输事业的快速发展，铁路运煤作为煤炭跨区域调配的核心方式，在保障能源供应中发挥着关键作用。然而，传统铁路运煤敞车在运行过程中存在显著问题：一是煤炭运输过程中的散落损耗，不仅造成资源浪费，还增加了线路维护成本；二是高速运行时产生的煤灰扬尘污染，尤其是在隧道、涵洞等封闭或半封闭场景中，煤灰易沉积附着在轨道设备、接触网及隧道内壁，影响设备运行精度，增加清理维护难度；三是隧道内积聚的可燃性煤灰存在火灾、爆炸等安全隐患，严重威胁行车安全；四是扬尘扩散对沿线生态环境造成破坏，不符合绿色交通发展要求。当前现有敞车防护装置普遍存在结构复杂、开闭不便、气动阻力大等问题，难以适应铁路提速后的运行需求，因此亟需研发一种高效、可靠的敞车顶盖开闭机构，隔绝敞车外部气流，抑制扬尘、防止煤炭掉落，提升运煤效率和安全，改善沿线环境。

2. 任务分解

总体目标：设计一套适用于铁路运煤敞车的顶盖开闭机构，隔绝敞车外部气流，抑制扬尘、防止煤炭掉落，基于计算结果，研究顶盖对敞车气动性能影响，最终提出优化设计方案。

  子任务：

  1.文献调研与方案设计：系统研究现有顶盖机构（如摇臂式、折页式）优缺点，确定初始设计方案。

  2.三维建模与图纸绘制：建通过solidworks建立顶盖开闭机构及敞车车体的三维模型，并完成2张A0的工程图绘制，包括顶盖和整体装配图，机构运动原理图。

  3.数据仿真分析：利用MATLAB建立数值算法，并开展算法验证性分析，建立仿真模型，生成sva曲线，分析顶盖在不同开闭状态及运行速度下的可行性。

  4.机构力学性能分析：利用ANSYS对开闭机构进行动力学仿真和静力学强度分析，划分网格，验证其动作可靠性并分析关键受力部件结构性能

  5.气动性能分析：利用ANSYS对加装顶盖后的敞车进行外流场数值模拟。研究顶盖开、闭两种典型状态，在不同运行速度下的气动特性变化规律。

  6.设计说明撰写：整合研究过程与结果，撰写完整的毕业设计说明书。

    二、已完成工作

   截至目前，本毕业设计已按照任务书及前期制定的工作计划，完成了文献调研、方案设计、三维建模装配及初步运动仿真等阶段性工作，具体进展如下：

    1.文献调研与方案确定

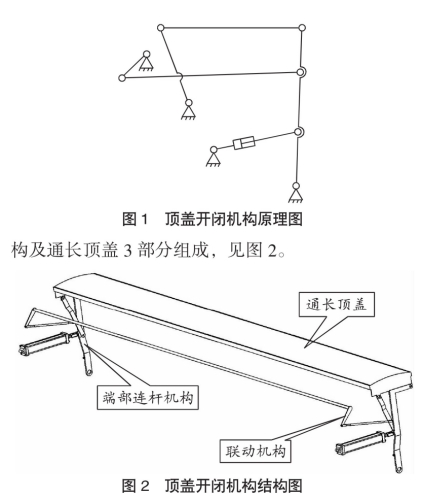

   系统查阅了国内外关于铁路货车顶盖开闭机构的学术论文与专利，重点分析了摇臂连杆式、折页翻转式等典型机构的结构特点与适用范围。在对比各类方案优劣的基础上，结合铁路运煤敞车的实际运用工况（如限界要求、运行速度、装卸方式等），确定了以摇臂连杆式机构为主体的设计方案。该方案主要由端部连杆机构（大摇臂、小摇臂、连杆、气缸）、联动机构（联动轴、曲柄、连杆）和通长顶盖（端板、顶板、密封封板、横梁、纵梁）三大部分组成，能够实现顶盖的平稳开闭并保证两侧同步性。

    2. 设计说明书目录编制

   根据毕业设计任务要求，完成了设计说明书的整体框架搭建，编制了详细的目录，涵盖绪论、机构方案设计、三维建模、动力学分析、气动性能数值模拟、参数影响规律研究、工程图绘制与结构优化、结论与展望等章节，为后续撰写工作提供了清晰的结构指引。

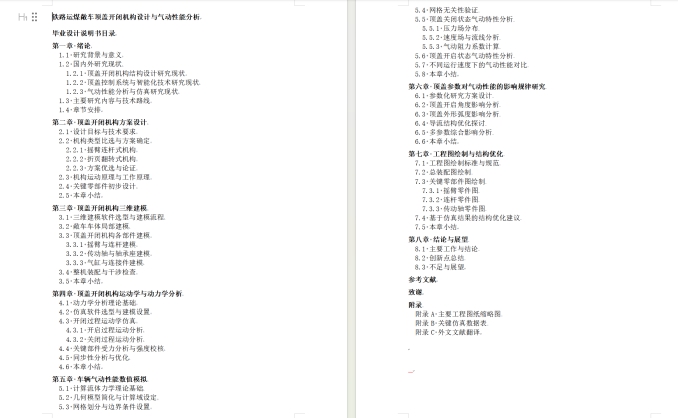

图 3设计说明书目录

    3. 参数计算与关键尺寸确定

   对机构的关键几何参数进行了初步计算，包括摇臂长度、连杆布置、气缸行程与推力需求等。同时，完成了连接件的选型与位置布置，确保机构运动轨迹满足设计要求，并为后续的三维建模提供了准确的数据基础。

    4. 三维建模与装配

   基于SolidWorks软件，完成了顶盖开闭机构各零部件的详细三维建模，包括摇臂、连杆、传动轴、轴承座、气缸连接件以及通长顶盖的各个组成部分（骨架，蒙皮）。随后进行了子装配体与整体装配，并开展了干涉检查，验证了机构各部件在运动空间内无相互干扰。敞车车体的简化模型也已建立，用于后续的气动仿真分析。

  （装配时对各杆件的长度厚度以及形状都有多次调整，与一开始计算数值有所不同；另外大摇臂左右两侧有细微不同，安装气缸的耳朵位置不同；装配过程中取消了对整体运行不影响但有所冗余的小摇臂；此外运煤敞车顶盖只需要遮风挡雨、防止扬尘，因而改成了篷布＋骨架的形式，一是节约成本，二为轻量化，减轻大摇臂的压力。）

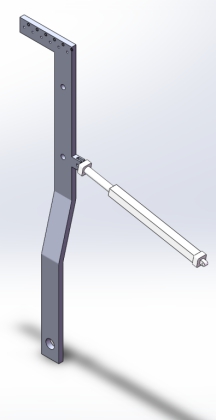

图 4 气缸整体装配

图 5 联动机构

图 6 连杆机构

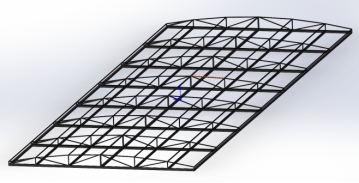

图 7 顶盖骨架

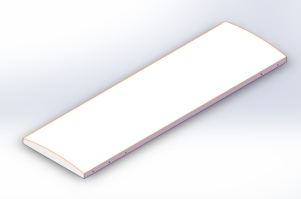

图 8 顶盖蒙皮

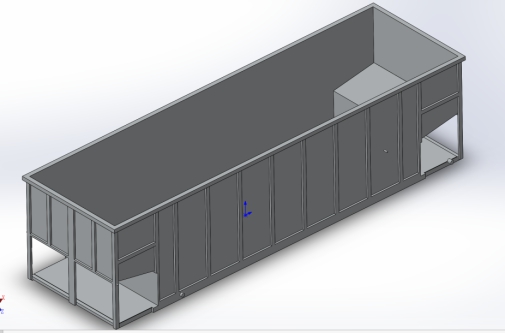

图 9 C80敞车车体

图 10 整车装配

    5. 迭代方案与运动仿真

  建模装配过程中发现对于运煤敞车双开应该更方便，于是设计了两侧双开、摇臂布置在车体两端的方案，但是后续发现此机构很难满足车辆限界要求，若采用拉杆使其沿着车身旋转落下，又存在力的冲击问题，而且这样又会不可避免与车身侧面攀爬梯干涉，且构件越多成本越高，安装越困难，最终放弃。

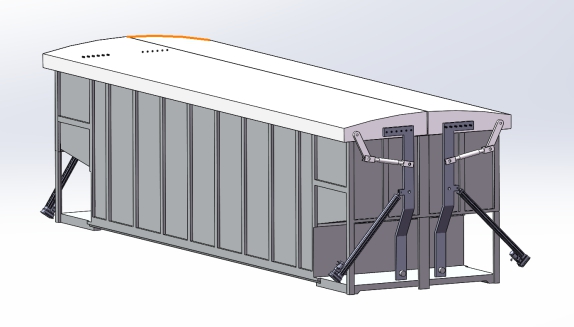

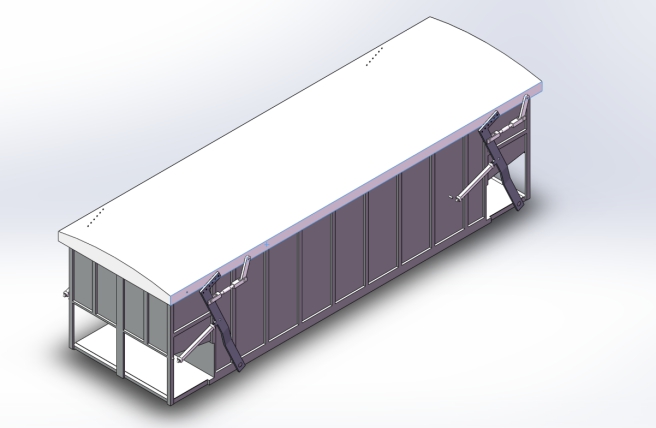

图 11 两侧双开式整车装配

  利用MATLAB和ANSYS软件和Solidworks Motion插件，对开闭机构开展了运动学与动力学仿真，获取了顶盖开启和关闭过程中的关键节点的运动数据、作用力与反作用力数据，初步验证了机构运动的平稳性与协调性。仿真结果为后续关键部件的强度校核提供了输入条件。

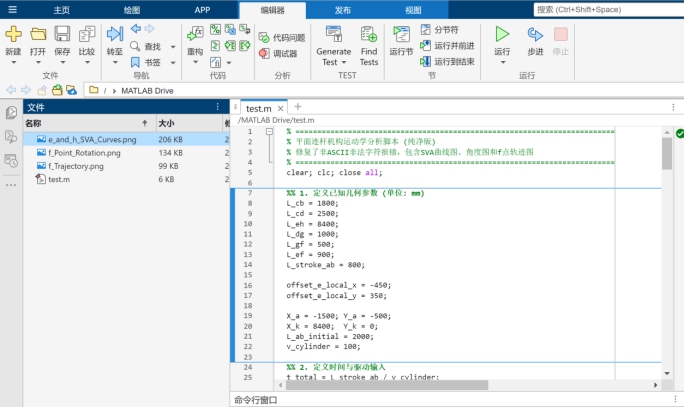

图 12 MATLAB代码运行

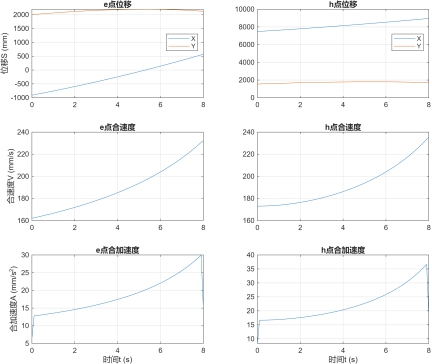

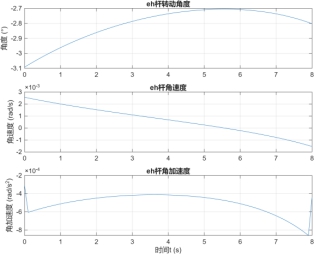

图 13 摇臂与顶盖接触点sva曲线

图 14 联动轴转动情况

图 15 曲柄与拉杆节点运动轨迹

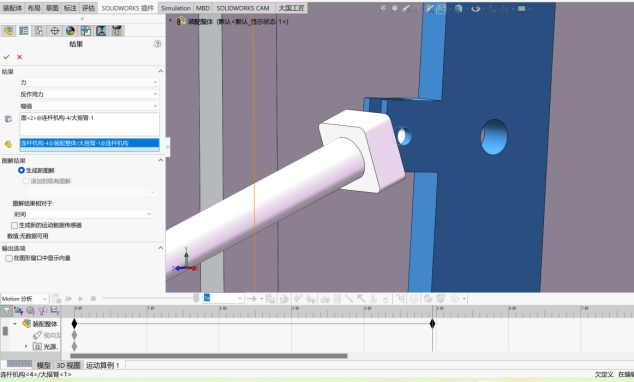

图 16 完成Motion分析配置

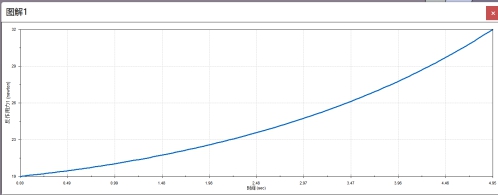

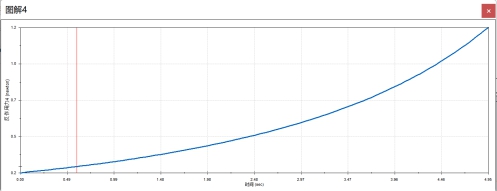

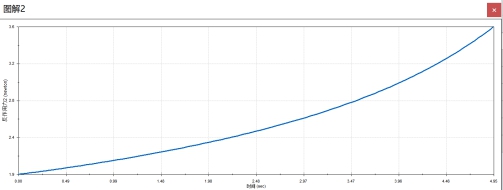

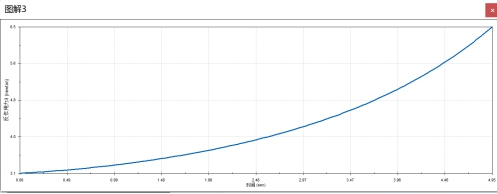

图 17 大摇臂四个接触节点的反作用力

    6. 外文翻译

  按要求完成了与课题相关的外文文献翻译工作，译文准确、通顺，满足一万字以上要求，已提交指导教师审阅。

  综上所述，本设计已按计划完成外文翻译、方案设计、三维建模装配以及初步运动学和动力学仿真分析，目前正着手开展强度校核、气动性能数值模拟的工作。

三、下一步工作计划

  1.尽快完成机构力学仿真校核：基于当前运动仿真结果，优化联动机构参数，完成关键部件（摇臂、连杆、传动轴）的强度校核与应力分析，输出仿真报告。

  2.全面开展气动性能模拟分析：利用Fluent对加装顶盖后的敞车进行外流场数值模拟。研究顶盖开、闭两种典型状态，在不同运行速度下的气动特性变化规律。对比顶盖开启状态下的气动特性变化，看加装顶盖对列车运行有无影响，

  3.图纸与设计说明书：整合研究过程与结果，撰写完整的毕业设计说明书,并完成2张A0的工程图绘制，包括各零件、子装配和整体装配图，机构运动原理图。

  4.答辩准备：整理最终材料（设计说明书、图纸、仿真数据，会议指导纪要），制作答辩PPT，进行预答辩演练。

问题一：做这一套装置成本是多少？

回答：之前考虑到轻量化，使用通长顶盖的时候用铝合金作为材料。然后摇臂用钢的话，一套下来要10多万。后来改成了这种铁架雨棚的形式之后，成本应该是减轻了不少，下来自己会再核算一下，我会仔细考虑这个问题的。

问题二：现在采用的设计方案能不能把车的整个露出来？

回答：推拉式的不能够露出整个车体，但是可以敞开1/3，而且顶盖的骨架设计了可折叠式的，在这样需要的时候可以折叠起来放在一边，尽量做到不干涉货物的装卸。

  1.机构运动整体性需进一步优化：初步设计的顶盖开闭机构采用摇臂连杆式结构，在行程开始和结束位置可安装限位装置，进一步减少大摇臂和气缸的承受力。

  2.气动性能仿真尚未全面开展：目前已建立敞车与顶盖的三维模型，但针对顶盖开、闭两种状态在不同运行速度下的外流场数值模拟尚未正式启动。前处理（如计算域设定、网格划分、边界条件设置）工作量较大，需合理安排时间。

  3.工程图绘制尚未开始：按照任务书要求，需完成不少于2张A0图纸（包括装配图和关键零部件图）。目前模型已完成，但图纸的规范标注、视图布局等工作尚未开展，需在后续阶段集中完成。

  4.动力学仿真数据需进一步处理：已使用MATLAB和ANSYS开展初步运动学与动力学仿真，获取了作用力与反作用力等数据，但关键部件的强度校核和应力分析尚未完成，需补充仿真工况并完善结果分析。

  5.时间进度略有压力：由于前期建模反复耗时较多，后续仿真、绘图及说明书撰写任务较为集中，需严格控制各节点进度，避免影响最终答辩。
